"CNC UPS (CUPS)"
Wenn Sie eine CNC/PLC eines älteren Baujahrs betreiben, kennen Sie das Problem: Nach längerer (oder auch kürzerer) Standzeit meldet die Maschine einen Verlust der Maschinen-Parameter!
Was ist passiert? In der CNC-Steuerung befinden sich sogenannte statische RAMs, die nicht nur Ihre Programme und Werkzeugdaten enthalten, sondern auch die Konfigurationsdaten der Maschine ("Maschinenparameter").
Bauartbedingt verlieren die statischen RAMs ihren Speicherinhalt beim Abschalten der Versorgungsspannung. Aus diesem Grund ist eine sogenannte "Pufferbatterie" vorhanden, die sicherstellt, dass in der Zeit, in der die Versorgungsspannung regulär abgeschaltet ist, die statischen RAMs mit Energie versorgt werden.
Je nach CNC-Steuerung befinden sich auch mehrere "Pufferbatterien" im System.

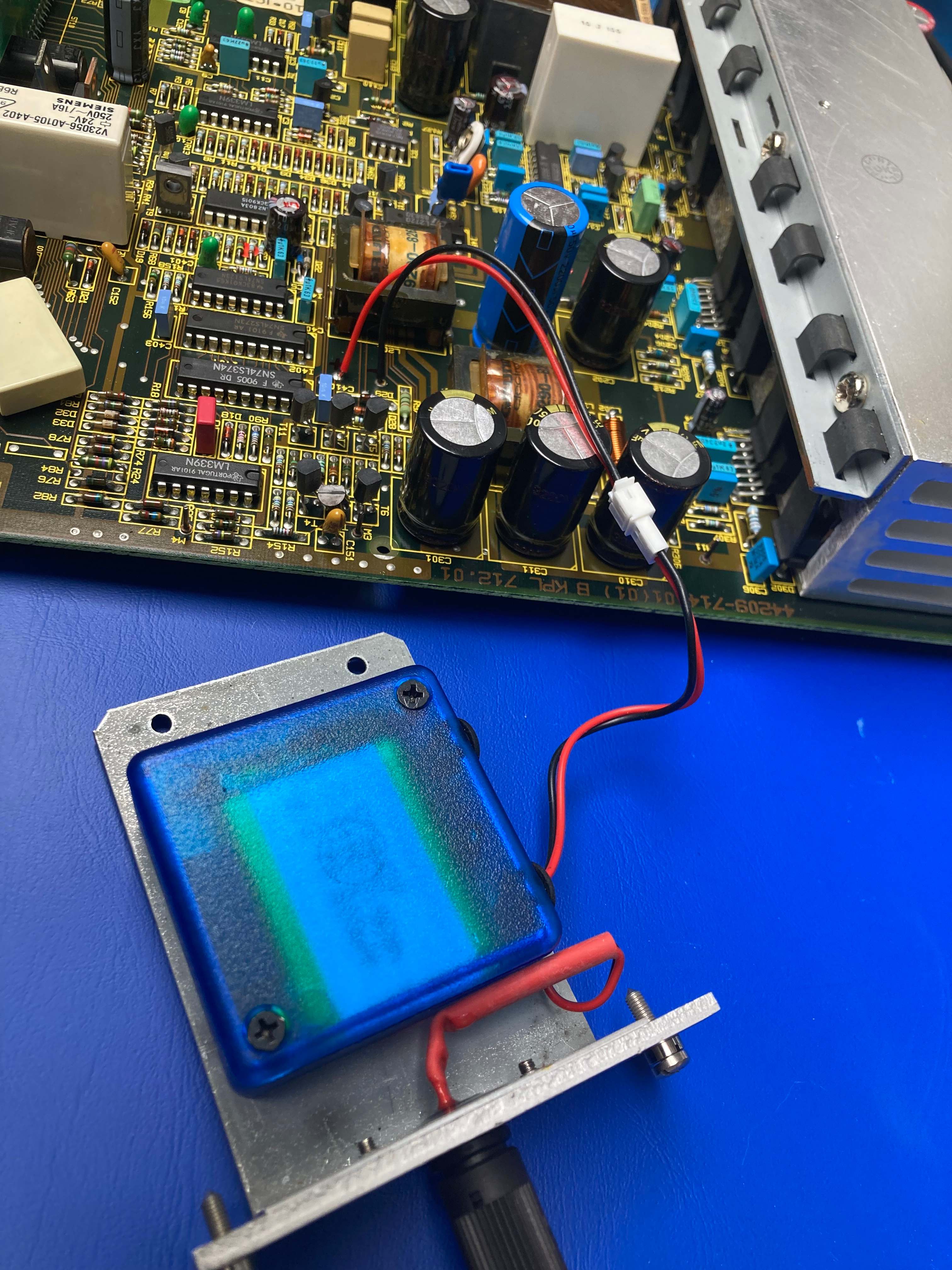

So befinden sich beispielsweise bei der Deckel Dialog 11 ein Puffer-Akku (eingelötet) direkt auf der Speicherkarte NSP02 und zusätzlich ein Block aus 3x Mignon-Primärzellen innerhalb des Netzteils NSV02. Beide "Pufferbatterien" haben völlig unterschiedliche Selbstentladungskurven. Der Block aus Primärzellen wird auch nur entladen und muss dann durch den Bediener regelmäßig erneuert werden. Der winzige Puffer-Akku auf der NSP02 wird hingegen während des Betriebs der Anlage aufgeladen und kann dann für eine gewisse Zeit (ein paar Tage oder Wochen) die Energie für die statischen RAMs auf der Speicherkarte bereitstellen. Dieser Akku hat aber nur eine gewisse natürliche Lebensdauer, die zudem bei Tiefentladung drastisch reduziert wird.
Wenn also (in diesem Beispiel der Deckel Dialog 11) die Primärzellen nicht mehr die benötigte Spannung liefern können oder der Puffer-Akku sein Lebensende erreicht hat, ist bei Ausfall der Versorgungsspannung die Puffer-Wirkung nicht mehr gegeben und die CNC-Steuerung meldet beim Einschalten im besten Fall ein Problem mit der Batterie und/oder Akku und im schlechtesten Fall einen Verlust der Maschinenparameter oder eine Inkonsistenz des Speichers.
Was nun? Sie kennen die hier notwendige Maßnahmen: Sie erneuern die Primärzellen und erneuern den Puffer-Akku auf der Speicherkarte.
Das ist der einfache Teil, denn Sie sind ja nun zusätzlich gezwungen, auch den CNC-Speicher wieder zu initialisieren, die Maschinenparameter wieder zu laden (Lochstreifen, Band oder via PC-Schnittstelle) und ebenso auch alle Programme sowie Werkzeugdaten in die CNC-Steuerung zu laden.
Unser Produkt CNC UPS (CUPS) verhindert genau dieses Problem!
Das Produkt ersetzt einfach einen kompletten Puffer-Akku. Ob das eine Batterie ist oder ein Akku, spielt keine Rolle. Die Ausgangsspannung der CUPS kann (bei der Bestellung) frei zwischen 2,0 und 5,5V voreingestellt werden. Im technischen Datenblatt finden Sie weitere Randbedingungen und Beispiele für einen Einbau.

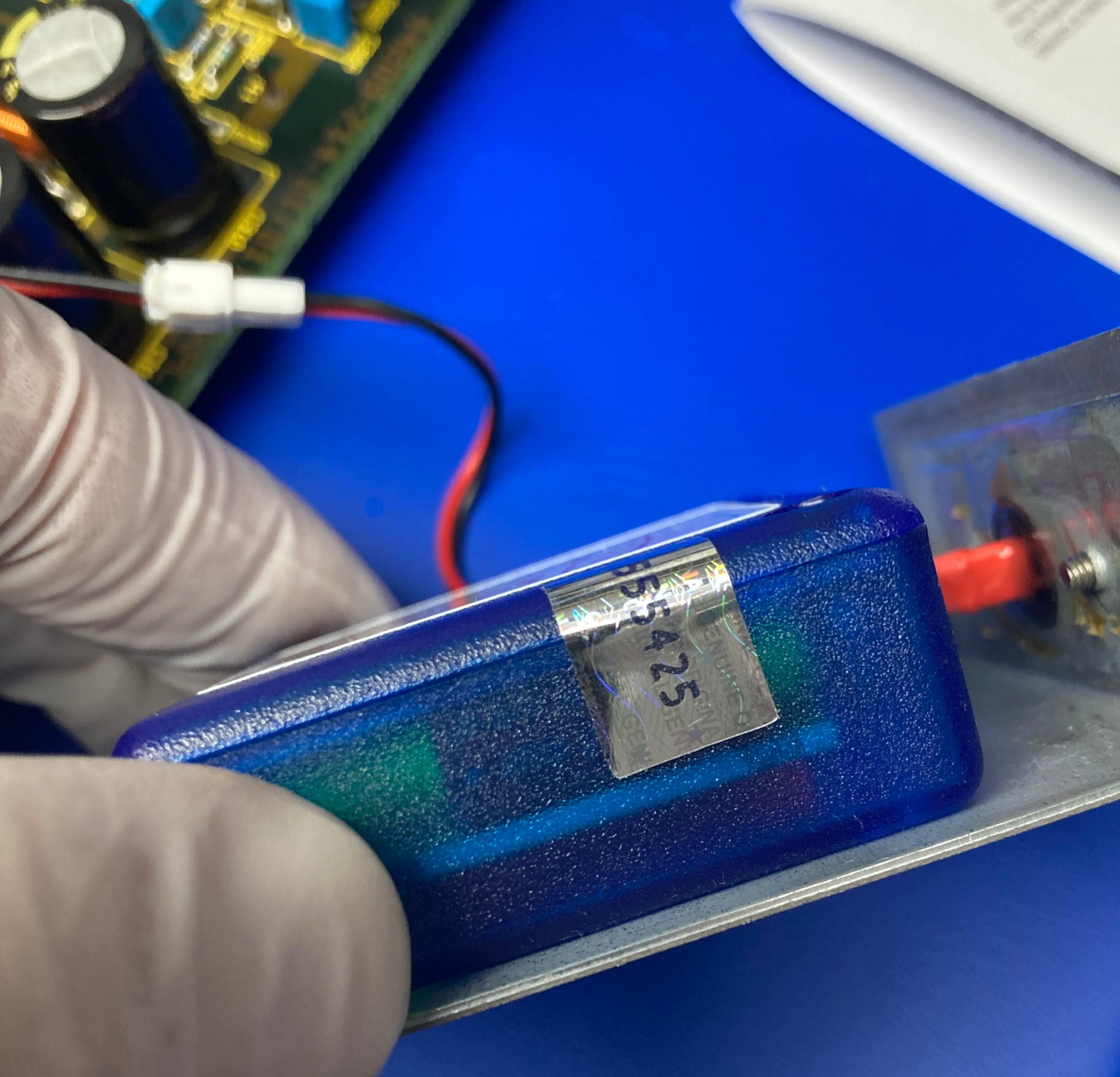

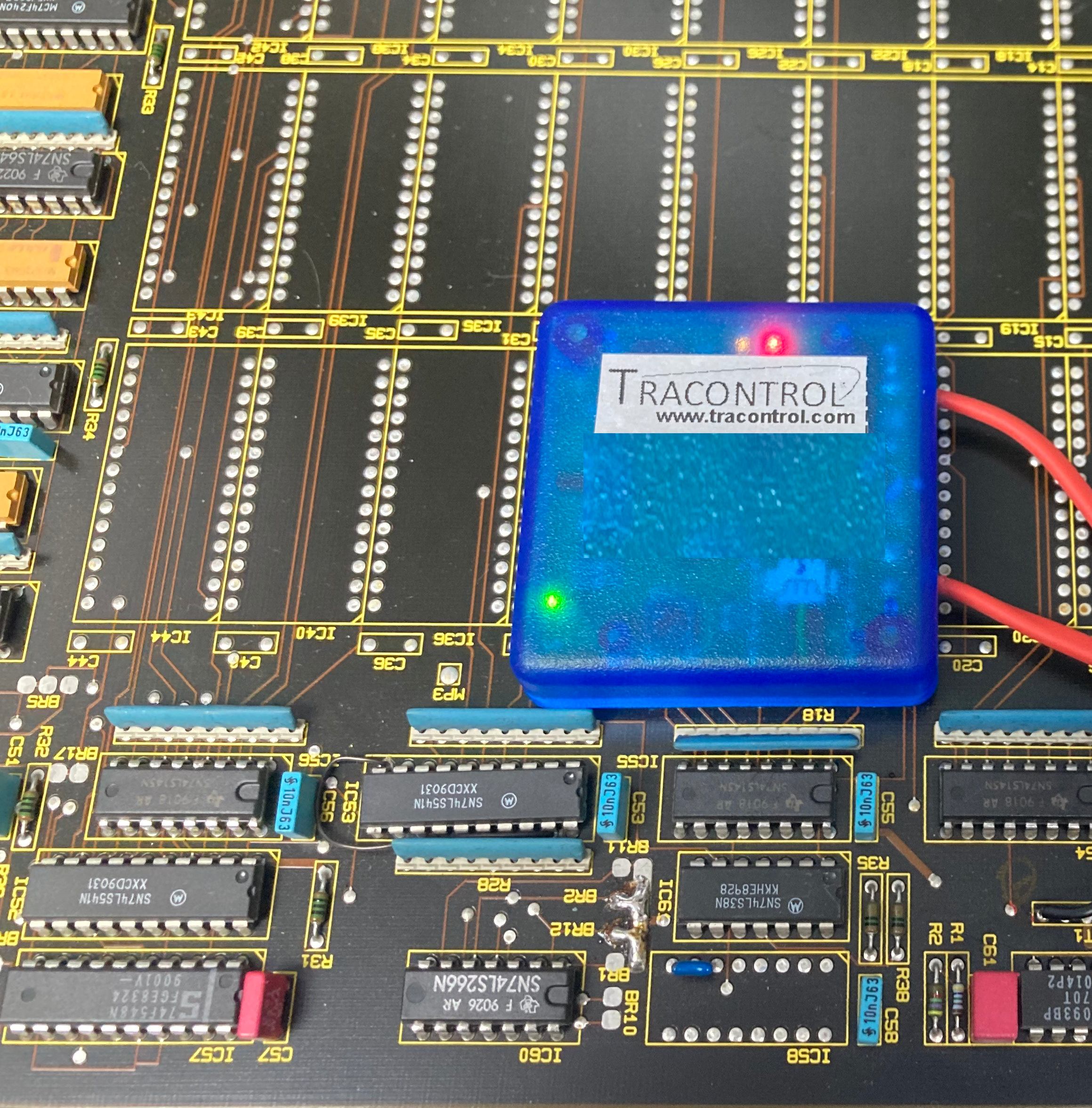

CUPS verfügt über einen eingebauten (leicht wechselbaren) Li-Ion Akku sowie über einen Anschluss für ein mitgeliefertes 5V= Steckernetzteil (typ. 230V~). Dabei verfügt das Produkt über interne Filter und eine potentialfreie Trennung, um die Spannungsversorgung der empfindlichen RAM-Bausteine frei von Störungen zu halten. CUPS wird in zwei Gehäusevarianten (50x50x20mm und 50x50x15mm) angeboten. Dabei ist die (neuere) 15mm-Variante so flach, dass sie z.B. flächenbündig auf die Speicherkarte NSP02 montiert werden kann. Aber auch für die Standard 20mm-Variante findet sich fast immer ein Einbauplatz. Das Produkt verfügt über keinerlei Bedienelemente (von einem Akku-Trennschalter im Inneren abgesehen), aber mehrere LED zeigen die aktuellen Funktionen, durch das transparente Gehäuse klar sichtbar.
CUPS ist für den jahrelangen unbeaufsichtigten Betrieb ausgelegt!
Wenn Sie die Installation selbst vornehmen wollen, erhalten Sie bei Lieferung einen Vorschlag zu einem möglichen Einbauplatz. Bei Bestellung konfigurieren wir Ihre CUPS mit der gewünschten Ausgangsspannung. Die Verkabelung (je eine Doppellitze für den Ein- und Ausgang) bereiten wir nach Ihren Vorgaben vor (siehe Datenblatt) für genaue Angaben.
Das Produkt ist wie alle TRACONTROL-Produkte 100% "Made in Germany" und verfügt ebenso über eine erweiterte Produktgarantie.
Abmessungen des Produktes (Außenmaße)
Breite: 50 mm
Länge: 50 mm
Höhe: 20mm oder 15mm extra flache Variante
Gewicht: ca. 30g (ohne Verkabelung)
EAR: non "subject to the EAR"
ETZ: Y901
TARIC/HTS: 8504.40.55
EAN/GTIN: -
Sie erhalten dieses Produkt, weitere Beratung sowie kundenindividuelle Anpassung(en) in Zusammenarbeit mit unserem Vertriebspartner Baumgärtner-CNC GmbH & Co. KG.
